KONSEP DESAIN SOFTWARE DATABASE

SISTEM INFORMASI GEOGRAFIS

A.    ANALISIS DESAIN

Analisis mengenai hal-hal yang berhubungan terhadap kebutuhan dilakukan  dengan menggunakan beberapa alat (tools). Data Dictionary menjadi bekal dasar untuk menganalisis kebutuhan. Data Dictionary berisi gambaran dari semua objek data yang diperlukan dan dihasilkan oleh software nantinya. Diagram-diagram tadi mempunyai karakteristik masing-masing. Beberapa alat yang digunakan dalam analisis diantaranya :

1.      Data Flow Diagram (DFD)

DFD memberi gambaran bagaimana data berubah sejalan dengan

alirannya dalam sistem dan menggambarkan fungsi-fungsi yang mengubah data-data.

Gambar 1. Data Flow Diagram

2.  ERD (Entity Relationship Diagram)

     ERD menggambarkan relasi antara objek data.

Gambar 2. Entity Relationship Diagram

3.  STD ( State Transition Diagram)

  Menggambarkan bagaimana kerja sistem melalui kondisi (state) dan kejadian yang menyebabkan kondisi berubah. STD juga menggambarkan aksi yang dilakukan karena kejadian tertentu.

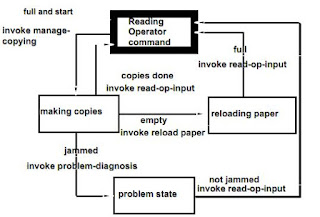

Gambar 3. State Transition Diagram

      Hasil yang diperoleh dari analisis kebutuhan adalah model analisis yang kemudian menjadi bekal untuk melakukan desain. Setiap bagian dari analisis model pada gambar 4 sebelah kanan menjadi bekal pada proses desain pada piramida  model desain pada sebelah kiri gambar 4.

Gambar 4. Hubungan antara Model analisis dan Model desain

B.    MODEL DESAIN

 a.   Data design

       Mengubah informasi menjadi struktur data untuk mengimplementasikan software. Data design dibuat berdasarkan data dictionary dan ERD.

     b.   Architectural design

            Mendefinisikan relasi antara elemen-elemen struktural utama, pola desain yang digunakan untuk  mencapai kebutuhan yang ditentukan untuk sistem dan batasan-batasan yang mempengaruhi bagaimana desain arsitektural ini diterapkan. Desain ini berdasarkan spesifikasi sistem, model analisis (bagian DFD) dan interaksi antara subsistem.

     c.    Interface design

       Menjelaskan bagaimana software berkomunikasi dalam dirinya, dengan sistem yang bertukar informasi dengannya, dan dengan manusia yang menggunakannya. DFD diperlukan untuk desain ini.

      d.      Component-level design

             Menghasilkan deskripsi prosedur software.

C.    KONSEP DESAIN

1.  Abstraction

Abstraction adalah gambaran dari fungsi suatu program. Gambaran ini bisa bertingkat-tingkat. Tingkat yang paling atas adalah gambaran suatu fungsi program dengan menggunakan bahasa alami. Pada tingkat terendah, menghasilkan abstraksi yang bersifat prosedural/ langkah perlangkah dengan menggunakan istilah yang teknis dan bisa diimplementasikan menjadi fungsi program.

Pada saat beralih dari tingkat ke tingkat, kita menggunakan procedural dan data abstraction. Procedural abstraction  adalah urutan instrasi yang mempunyai tujuan khusus,dan data abstraction adalah koleksi data yang digunakan pada fungsi tersebut.

      Contoh:

      Program : Iklan Part-time Job

      Fungsi: Pendaftaran calon part-timer

      Abstraction 1 (highest level):

   Calon part-timer dalam melakukan upload syarat-syarat yang diperluka untuk melamar: surat lamaran, CV, foto, transkrip, data diri.
      Abstraction 2 (lower level):

Procedural abstraction :
- tampilkan pilihan part-time job

- input data

- verifikasi format

- kirim data

Data abstraction

 - nama is STRING

 - nim is STRING

 - foto is IMAGE FILE

 - surat_lamaran is PDF FILE
2.  Refinement
  Refinement membantu designer untuk memperlihatkan detil dari lowest level dari abstraction. Abstraction dan refinement merupakan konsep yang saling melengkapi. Contoh dari refinement tentang fungsi sebuah pintu ada pada gambar 5.
3.  modularity—membagi software menjadi modul \
Software dibagi-bagi menjadi beberapa component yang disebut modul-modul.  Modul-modul ini nantinya disatukan/diintegrasikan untuk memenuhi kebutuhan sistem.
4.  software architecture—struktur software secara keseluruhan
Struktur hirarki/berjenjang dari modul-modul program. Untuk menggambarkan struktur modul-modul tersebut beberapa model yang ada adalah :

-  framework model : identifikasi pola yang berulang-ulang

-  dynamic model : identifikasi  bagaimana konfigurasi sistem berubah karena

    kejadian-kejadian tertentu

-  process model: fokus pada proses teknis yang harus dikerjakan sistem

-  functional model : menggambarkan hirarki sistem berdasarkan fungsinya

5.  Software procedure

Fokus pada detil proses pada tiap modul. Prosedur menjelaskan proses, urutan kejadian, proses perulangan, penentuan keputusan/arah. Ini bisa digambarkan dengan menggunakan Flow Chart yang bertingka.

6. Information hiding

Ide dari information hiding (menyembunyikan informasi) adalah modul dirancang sedemikian rupa sehinga inforamsi (prosedur dan data) yang di dalamnya tidak  dapat di akses oleh modul lain yang tidak memerlukannya.

D. DATABASE MANAGEMENT SYSTEM (DBMS)



DBMS adalah perangkat lunak yang menangani semua pengaksesan database yang

mempunyai fasilitas membuat, mengakses, memanipulasi dan memelihara basis data.

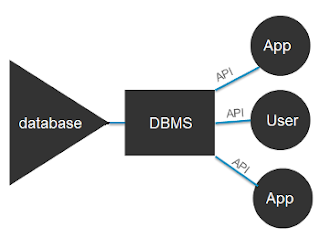

Gambar 5. Database Management System Gambar 6. Database System Environment PERBEDAAN FILE SYSTEM DENGAN DBMS File Systems DBMS       Data terpisah dan terisolasi          Terintegrasi       Banyak data terduplikasi       Dikurangi       Program aplikasi bergantung pada format    file dengan file lain       Independence - Standarization       Sulit mereprensentasikan data dalam perspektif user       Mudah, dengan adanya berbagai cara pandang terhadap data Tabel 1. Perbedaan File System dengan DBMS Contoh perangkat lunak DBMS : Microsoft Access, Microsoft SQL Server, MySQL, PostgreSQL, Oracle, Informix, Sybase, DB2, Interbase dan lain-lain. E. BAHASA BASIS DATA DBMS merupakan perantara antara user dengan database. Cara komunikasi diatur dalam suatu bahasa khusus yang telah ditetapkan oleh DBMS. Contoh: SQL, dBase, QUEL, dsb. Bahasa database, dibagi dalam 2 bentuk: a.       Data Definition Language (DDL) Digunakan dalam membuat tabel baru, indeks, mengubah tabel, menetukan struktur tabel, dsb. Hasil dari kompilasi perintah DDL berupa kumpulan tabel yang disimpan dalam file khusus: Kamus Data (Data Dictionary). Data Dictionary: merupakan metadata (super data), yaitu data yang mendeskripsikan data sesungguhnya. Data dictionary ini akan selalu diakses dalam suatu operasi database sebelum suatu file data yang sesungguhnya diakses. b.      Data Manipulation Language (DML) Digunakan dalam memanipulasi dan pengambilan data pada database. Manipulasi data, dapat mencakup: ·         Pemanggilan data yang tersimpan dalam database (query) ·         Penyisipan/penambahan data baru ke database ·         Penghapusan data dari database ·         Pengubahan data pada database Terdapat dua (2) jenis DML: Ø  Prosedural Menghendaki user untuk menspesifikasikan data apa yang diperlukan dan bagaimana cara mendapatkan data itu. Contoh: bahasa C/C++, PL/SQL, dsb. Ø  Nonprosedural Menghendaki user untuk menspesifikasikan data apa yang dibutuhkan, tanpa harus menspesifikasikan bagaimana cara mendapatkan data tersebut. Contoh: SQL F. KOMPONEN DBMS Gambar 7. Komponen DBMS 1.      Query Processsor Merubah bentuk query ke dalam instruksi tingkat rendah ke database manager 2.      Database Manager Menerima query dan menguji skema eksternal dan konseptual untuk menentukan apakah record-record dibutuhkan untuk memenuhi permintaan. 3.      File Manager Manipulasi penyimpanan file dan mengatur alokasi ruang penyimpanan pada disk. 4.      DML Preprocessor Merubah perintah DML embedded ke dalam program aplikasi dalam bentuk fungsi-fungsi yang memanggil dalam host language. 5.      DDL Compiler Merubah perintah DDL menjadi kumpulan tabel yang berisi metadata. 6.      Dictionary Manager Mengatur akses dan memelihara data dictionary.
